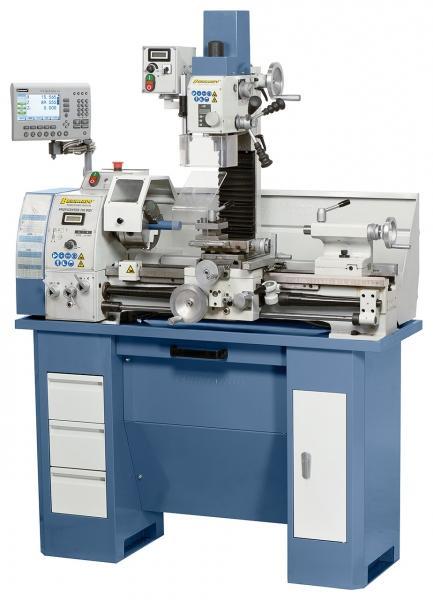

A topmodellünk Proficenter 700 BQV nem hagy kívánnivalót maga után finommechanikai szakembereknél, képzési- és oktatási műhelyekben stb. való alkalmazáskor. Fúrás, marás és esztergálás a legkisebb helyen, sorozatszerűen fúrásmélység- és fordulatszám digitális mutatóval a kényelmes munkához, valamint egy nagy orsófurattal ellátva, minden egy gépben központosul. A gyártási idők csökkentésére ez a modell egy 2-tengelyes-helyzetmutatóval szállítható. A megjelenített kép minden Bernardo termék esetében illusztráció, nem minden képeken szereplő elem alap tartozéka bizonyos gépeknek! Kérjük a vásárlás előtt tekintse meg a részletek végén "Szállított tartozékok" bekezdésben található tételeket és amennyiben kérdése merülne fel forduljon hozzánk elérhetőségeink valamelyikén!

Tulajdonságok

• Elektronikus, fokozatmentes fordulatszám-szabályzás, ezáltal optimális a munkadarabhoz való igazodás


• Sorozatszerűen vonóorsóval automatikus hosszanti és keresztirányú előretoláshoz


• Prízmás gépágy nagy felfekvési felülettel, induktív edzett és csiszolt


• A Bernardo-standard szigorú előírásai szerint gyártva


• Bővült alkalmazási terület az elfordítható marófej által


• Marófeltét digitális mutatóval szegnyereg-emelkedéshez és fordulatszámhoz


• Felsőszán x-tengely irányába eltolható


• Sorozatszerűen a maróorsó jobb-bal menetével


• Precíz szegnyereg-állítás marásnál kézikerék segítségével


• Sorozatszerűen 38 mm-es orsófurattal nagy tengelyátmérők megmunkálásához

Műszaki adatok

Esztergagép




Csúcstávolság

700 mm

Csúcsmagasság

150 mm

Körmozgás-átmérő a gépágyon

280 mm

Orsófurat

38 mm

Felvétel az orsófuratban

MK 5

Fordulatszám-tartomány, fokozatmentes

50 - 1000 / 100 - 1800 ford. /perc

Hosszanti-előretolási tartomány

(14) 0,07 - 0,65 mm/ford.

Síkelőretolási tartomány

(11) 0,03 - 0,12 mm/ford.

Metrikus menet

(18) 0,2 - 3,5 mm

Collmenet

(21) 8 - 56 Gg/1€œ

Szegnyereg-táv

85 mm

Szegnyereg-felvétel

MK 3

T-horony nagyság a síkszánon

12 mm

Motor-leadási teljesítmény S 1 100%

1,1 kW / 230 V

Motor-felvevő teljesítmény S 6 40%

1,5 kW / 230 V

Marófeltét




Max. fúrási teljesítmény

20 mm

Max. homlokmaró

63 mm

Max. szármaró

20 mm

Hatósugár

170 mm

Orsó-fordulatszám, fokozatmentes

50 - 2250 ford. /perc

Orsó-felvétel

MK 2

Elfordítható marófej

-90° -tól +90° -ig

Marófej-magasságbeállítás

260 mm

Motor-leadási teljesítmény S 1 100%

0,60 kW / 230 V

Motor-felvevő teljesítmény S 6 40%

0,90 kW / 230 V

Gép méretei (Sz x Mé x Ma)*

1380 x 640 x 1020 mm

Kb. összsúly

298 kg

* alsó állvány nélkül
Szállított tartozékok

• 2-tengelyes-helyzetmutató i200 LCD-Display-el


• 3-pofás tokmány DK11-160 mm


• Tokmánykarima 160 mm


• Fogaskoszorú-fúrótokmány 1 - 13 mm / B 16


• Fúrótokmány-tüske MK 2 / B 16


• Szilárd pontozócsúcsok


• Váltókerekek


• Négyes-szerszámtartó


• Csúszókuplung


• Mikrométer hosszanti-ütköző


• Síkszán felsőszupporttal


• Szorítóorsó M 10


• Digitális szegnyeregemelkedés-mutató


• Digitális fordulatszám-mutató


• Tokmányvédő


• Vezérorsó-burkolat


• Forgácshátfal


• Alkalmazási szerszám

Így is ismerheti: Proficenter 700 BQV 03 1250 B, Proficenter700BQV031250B, Proficenter 700 BQV (03 1250B), Proficenter700BQV03-1250B

Galéria
